Xe cơ sở

HYUNDAI HD120

Động Cơ

Nhãn hiệu: HYUNDAI D6GA

Kiểu loại:Diesel. 4 kỳ, 6 xy lanh thẳng hàng, tua bin tăng áp

Công suất Max: 225/2.500 (Ps/rpm)

Mô men soắn Max: 60/1.700 (Kg.m/rpm)

Dung tích xi lanh: 5.899 cm³

Kích thước bao ngoài xe rác (DxRxC)

7.470 x 2.255 x 3.000 mm

Chiều dài cơ sở

3.845 mm

Số người cho phép chở

03 Người

Trọng lượng bản thân

6.905 Kg

Trọng lượng toàn bộ

12.000 Kg

Cỡ lốp

245/70 R19.5  Inch

Công thức bánh xe

4x2

NHẬP KHẨU, SẢN XUẤT VÀ LẮP RÁP TẠI CÔNG TY CƠ KHÍ Ô TÔ VIỆT NAM

Vật liệu chính

Thép hợp kim chất lượng cao, có khả năng chống ăn mòn ngoài khí quyển, chống biến dạng

Thép Inox 304, Q345b, SS400…

Vật liệu vách, sàn, nóc, máng : Thép tấm nguyên khổ dày 4mm, 5mm, 6mm.

Vật liệu khung xương: Thép tấm dập định hình dày từ 4mm – 10mm.

Công nghệ hàn

- Hàn chính bằng Robot hàn tự động

- Hàn máy MIG, hàn thủ công bằng công nghệ MAG

Thùng chính

Biên dạng: Hình trụ vát, 4 vách cong trơn, không có xương xung quanh, có bán kính chuyển tiếp tại 4 góc thùng. Kết cấu sàn dương

Dung tích: 9m³ Kích thước lòng thùng chở rác: 2840/2570 x 1960 x 1870mm

Cơ cấu xả rác: Đẩy xả trực tiếp bằng xylanh tầng thủy lực

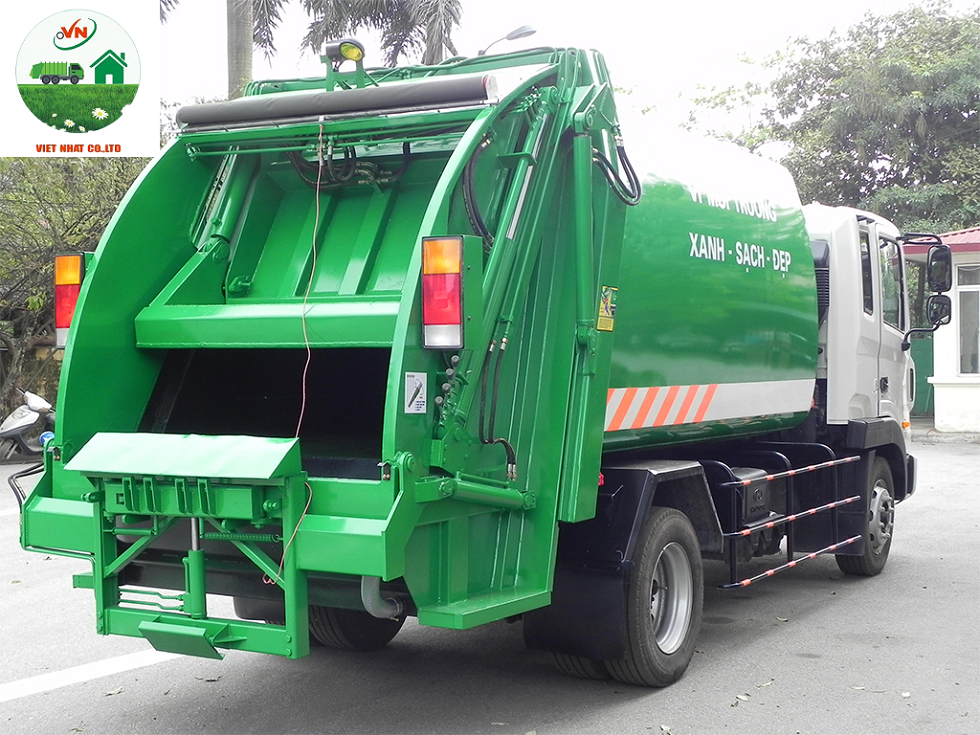

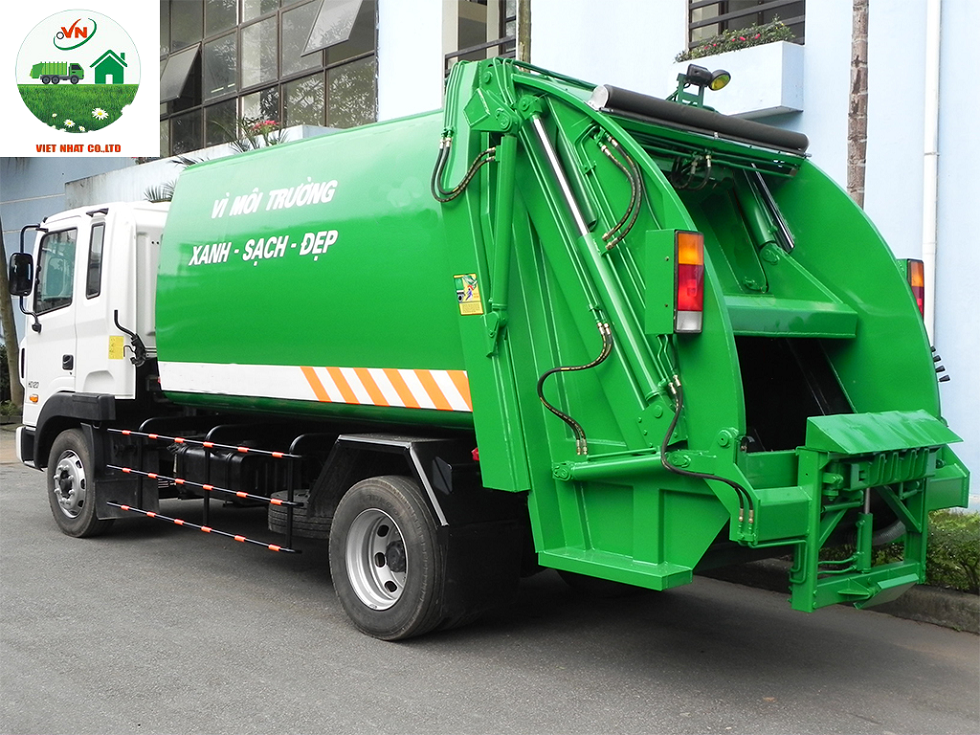

Thùng ép

Cơ cấu cuốn ép: Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động tịnh tiến để ép rác vào thùng chứa

Thể tích máng cuốn: 1.0m³

Tỉ số ép 2 : 1 (m³ : m³)

Liên kết: Liên kết bản lề bên trên nóc thùng, có khóa liên hoàn tự động bằng thủy lực, gioăng cao su làm kín và giảm va đập

Nắp đậy: Thân sau xe (thùng cuốn ép rác) được trang bị nắp đậy bằng vải bạt cuốn tự động, đảm bảo thẩm mỹ và vệ sinh môi trường.

Thùng chứa nước rác: Dung tích 200 Lít. Có van xả và cửa rọn rác

Vật liệu: Thép Zam không rỉ, không ăn mòn

Cơ cấu nạp rác

Khách hàng tùy chọn cơ cấu phù hợp:

- Máng nạp rác liền thùng ép

- Càng gắp thùng đa năng cho các loại xe gom rác đẩy tay, thùng rác 240l – 660l

Hệ thống

thủy lực

Bơm Thủy Lực: CASAPA

Loại:Bơm bánh răng

Nhập Khẩu Ý

Lưu lượng: 63cm³/vòng

Thùng dầu thủy lực: 100Lít

Van Phân phối : BLB

Nhập khẩu Ý

Xy lanh xả rác : 03 tầng tác động 2 chiều

Nhập khẩu: Modenflex – Ý

Lực đẩy: 15 tấn

Xy lanh còn lại : Loại 01 tầng tác động 2 chiều

- Xylanh ép: 02 cái

- Xylanh cuốn: 02 cái

- Xylanh nâng thùng ép: 02 cái

- Xylanh nâng cơ cấu nạp: 02 cái

- Xylanh kẹp thùng: 01 cái

Linh kiện nhập khẩu từ Stelmi, Contarini - Ý, lắp ráp tại công ty cơ khí ô tô Việt Nam – Áp suất làm việc 250kg/cm²

Đường ống: Các ống tuy ô thủy lực cứng, ống mềm, van tiết lưu, van an toàn, van 1 chiều, Lọc dầu, đồng hồ đo áp suất…  nhập khẩu EU đồng bộ theo tiêu chuẩn DIN, chịu áp lực cao, thuận tiện cho việc lắp ráp và thay thế

Điều khiển: Khách hàng tùy chọn hệ thống điều khiến: Tay gạt cơ khí thủ công, bán tự động và tự động liên hoàn

Truyền động: Nguồn động lực bơm: Trích suất từ PTO

Truyền động bơm: Truyền động qua Các - đăng

Hệ thống điện

Đèn quay trên nóc đầu thùng chứa: 01 cái

Đèn giới hạn: 08 cái ( mỗi bên 4 cái)

Đèn soi làm việc: 03 cái (1 cái trong thùng và 2 cái sau thùng ép)

Hệ thống dây điện bó gọn gàng, phân biệt chức năng theo màu dây, dễ dàng sửa chữa

Công nghệ sơn

Toàn bộ hệ chuyên dùng được phun cát, xử lý bề mặt chống rỉ.

Sơn lót là sơn 2 thành phần Epoxy chịu nước, va đập và mài mòn

Mặt ngoài sơn phủ bằng sơn Nexan Autocoler, màu theo đặt hàng, có trang trí biểu ngữ, LOGO...

Tài liệu và phụ tùng kèm theo xe ép rác 9 khối Hyundai

Lốp dự phòng

01 quả cỡ 8.25 – 16

Đồ nghề

01 Bộ đồ nghề tiêu chuẩn theo xe cơ sở

Điều hòa trên cabin, của kính điện, khóa của trung tâm, Radio...

Tài liệu, hồ sơ

- Hồ sơ chứng từ nguốn gốc xe, chứng nhận chất lượng, phiếu xuất xưởng, hóa đơn

- CO, CQ, Tờ khai hải quan Vật liệu, thiết bị, linh kiện nhập khẩu

- Sổ tay hướng dẫn lái xe - CATALOGUE, sổ Bảo Hành.

- Hướng dẫn sử dụng hệ chuyên dùng
