Hàng hóa

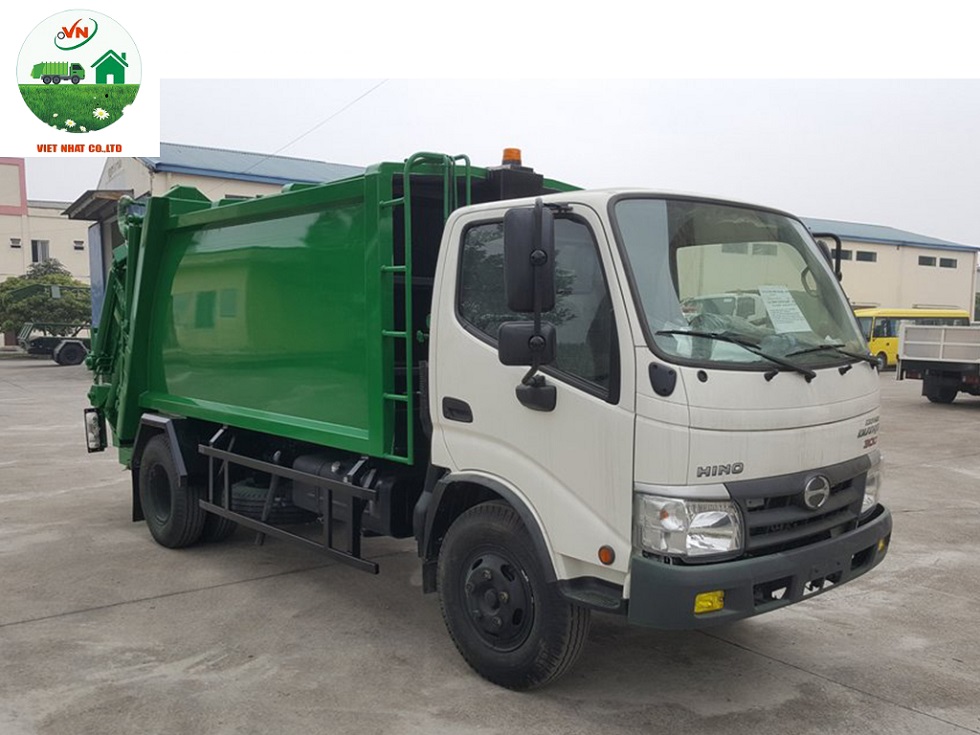

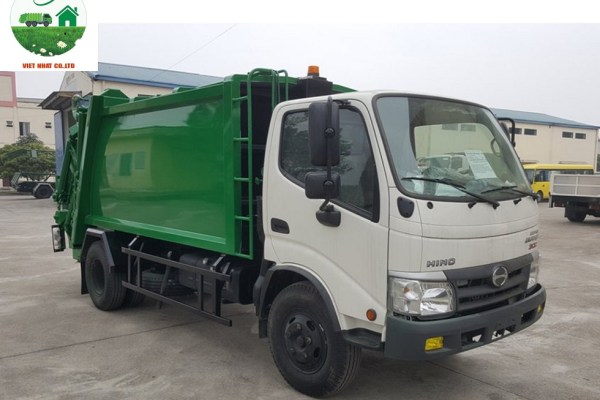

Xe ô tô cuốn ép chở rác 6 m³(có nền xe cơ sở hiệu HinoXZU342L – HKMTKD3)

Nhà sản xuất

Công ty TNHH Ô tô Chuyên dùng  Việt Nhật

Kích thước xe cuốn ép chở rác

Kích thước tổng thể (D x R x C)

 ~ 6.430 x 1.980 x 2.510 mm

Chiều dài cơ sở

3.380 mm

Khoảng sáng gầm xe

200 mm

Trọng lượng xe cuốn ép chở rác

Tải trọng (Khối lượng rác cho phép chở)

3.000 kg

Tổng trọng lượng

8.250 kg

Xe cơ sở (sát-xi)

Xuất xứ

Hiệu Hino model XZU342L - HKMTKD3, hàng nhập khẩu Indonesia, do hãng Hino lắp ráp sản xuất

Công thức bánh xe

4x2

Động cơ

- Model

N04C - CV (Euro IV)

- Loại động cơ

Diezel, 4 kỳ, 4 xy-lanh thẳng hàng, phun nhiên liệu trực tiếp, turbo tăng áp và làm mát bằng nước

- Dung tích xy-lanh

4.009 cc

- Công suất lớn nhất

104 kW / 2.500 vòng/phút

- Momen xoắn cực đại

400 N^.m / 1.400 vòng/phút

Ly hợp

Đĩa ma sát khô lò xo, dẫn động thủy lực

Hộp số

Model  M550 - Hộp số cơ khí, 5 số,

đồng tốc từ số 1 đến số 5

Hệ thống lái

Tay lái bên trái, có trợ lực

Hệ thống phanh

- Phanh chính

Phanh tang trống, dẫn động thủy lực, trợ lực chân không

- Phanh dừng

Phanh tang trống, dẫn động cơ khí tác động lên trục thứ cấp hộp số

Hệ thống treo

- Trục trước

Kiểu phụ thuộc, nhíp lá bán elip, giảm chấn thủy lực

- Trục sau

Kiểu phụ thuộc, nhíp lá bán elip, giảm chấn thủy lực

Thùng nhiên liệu

100 lít

Lốp

- Trục trước

Kiểu lốp đơn, cỡ 7.50-16 -14

- Trục sau

Kiểu lốp kép, cỡ 7.50-16 - 14

Cabin

Cabin màu trắng (tiêu chuẩn), kiểu lật ra phía trước, vơi cơ cấu thanh xoắn và thiết bị khóa an toàn, có 3 chỗ ngồi

Hệ thống chuyên dùng xe ép rác 6 khối Hino XZU342L - Máng xúc rác

Xuất xứ

Do Công ty cơ khí ô tô Việt Nam

Thùng chính (Thùng chứa rác)

- Thể tích thùng

~ 5 m³

- Hình dạng

Thùng chứa với hai thành bên có biên dạng cong, vát đuôi

- Vật liệu

Thép hợp kim chuyên dùng chống mài mòn cao nhập khẩu NIPPON STEEL - Nhật Bản

Loại: SPA -H

+ Sàn thùng

4.0 mm

+ Vật liệu thành thùng (vách)

3.0 mm

+ Vật liệu nóc thùng

2.5 mm

+ Vật liệu bàn xả

2.5 mm

+ Vật liệu khung xương

Thép tấm gấp định hình Q345, dày 3-8 mm

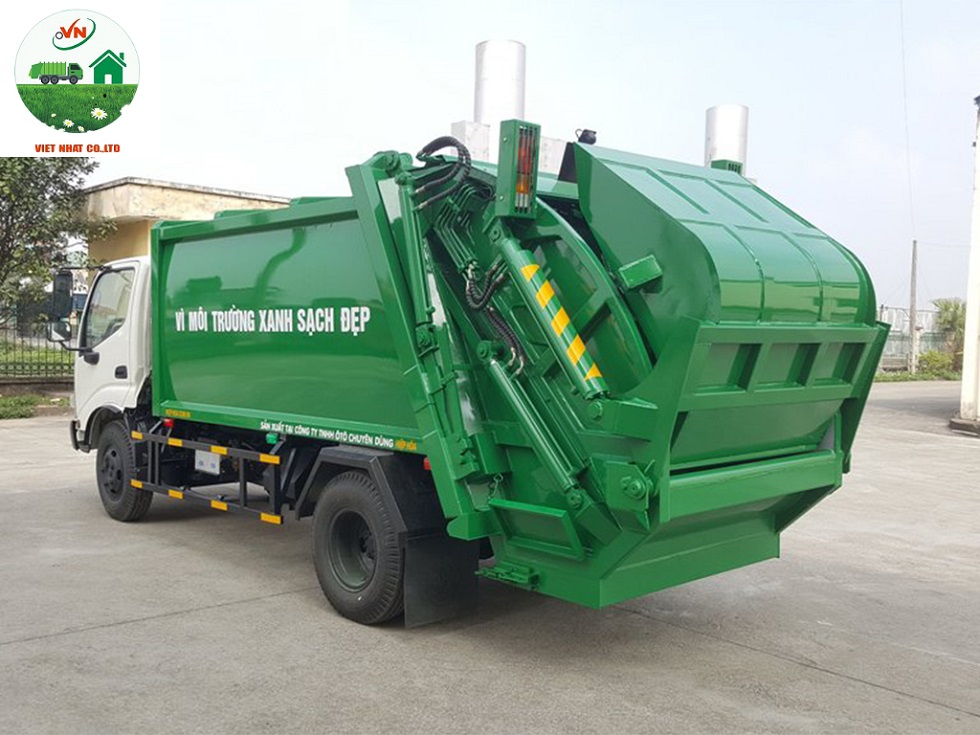

Thùng cuốn ép rác

- Thể tích máng ép

~ 0,6 m3

- Vật liệu

Thép SPA -H

+ Thành thùng (vách)

Độ dầy 3 mm

+ Máng cuốn (đáy thùng ép)

Độ dày 5 mm

+ Mặt lưỡi cuốn

Độ dày 5 mm

+ Mặt bàn ép

Độ dày 4 mm

- Vật liệu khung xương

Thép tấm gấp định hình Q345, dày 3-8 mm

- Kiểu cơ cấu ép

Dùng xy-lanh thuỷ lực

- Hệ số ép

2

- Thời gian cuốn ép rác

~ 20 giây

Thùng chứa nước rác

- Dung tích

150 lít, có van xả nước & cửa dọn rác

- Vật liệu

Thép Zam chống rỉ, nhập khẩu từ Nhật Bản, dày 2 mm

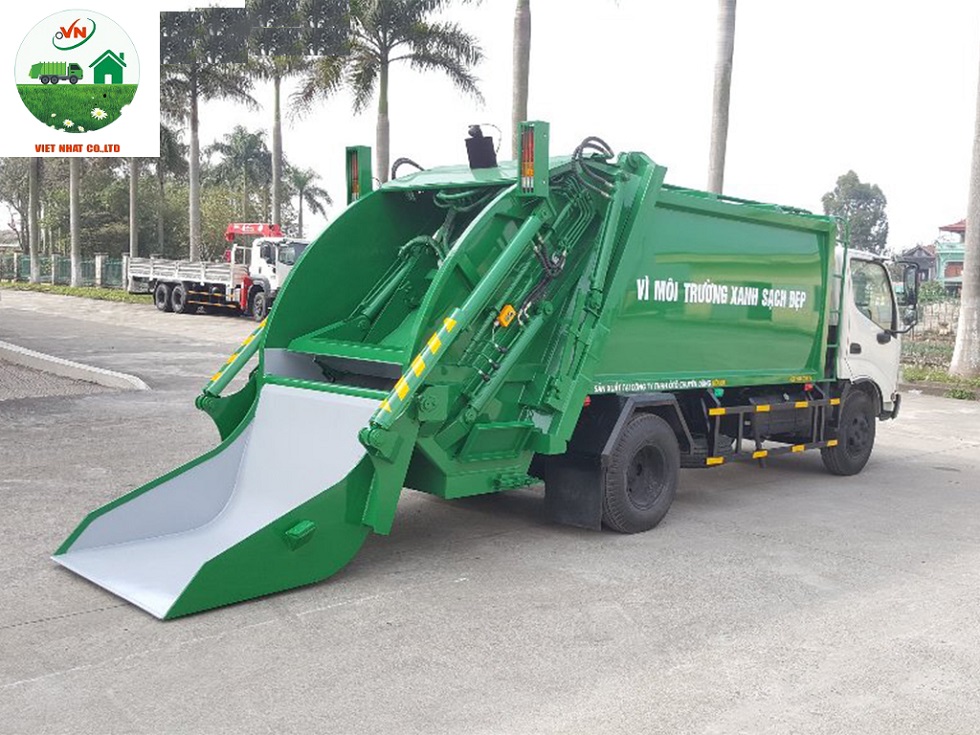

Cơ cấu nạp rác

- Cơ cấu nạp rác

Máng nạp rác liền thùng (Gàu xúc rác)

- Kiểu vận hành

Dùng xy-lanh thủy lực

- Góc lật

~ 150⁰

- Tải trọng cặp tối đa

600 kg

- Thời gian nạp rác

~ 12 giây

Cơ cấu xả rác

- Cơ cấu xả rác

Sử dụng xy-lanh tầng xả rác bố trí trước thùng chứa rác, gắn trực tiếp với bàn xả bằng kết cấu cơ khí nhỏ gọn đơn giản hợp lý tạo được lực đẩy xả rác tối ưu, (khắc phục hoàn toàn sự vênh kẹt cơ khí ở bàn xả rác với cơ cấu kiểu cũ compa) để đẩy xả rác ra ngoài - sử dụng tối đa diện tích chứa rác của thùng chính.

- Kiểu vận hành

Dùng xy-lanh tầng thủy lực

- Thời gian xả rác

~ 20 giây

Bơm thủy lực

- Kiểu bơm

Bánh răng ăn khớp ngoài

- Model

FP30.61

- Xuất xứ

Hiệu Casappa - Ý

- Lưu lượng

61,26 cm³/vòng

- Áp suất tối đa

250 kg/cm²

- Nguồn dẫn động bơm

Truyền động trực tiếp từ PTO thông qua trục các-đăng

Van phân phối điều khiển tay tích hợp van an toàn

- Xuất xứ

BLB - Ý

- Lưu lượng tối đa

90 lít/phút

- Áp suất tối đa

320 kg/cm²

Van cân bằng áp suất (chống tụt thùng cuốn ép rác)

- Kiểu van

Van chống tụt 2 chiều có điều khiển

- Model

V2290.A800

- Xuất xứ

Contarini - Ý

- Áp suất max

250 kg/cm²

Xy-lanh thủy lực xả rác

- Xuất xứ

Modenflex - Ý

- Loại xy-lanh

Loại xy-lanh 3 tầng tác động 2 chiều, 01 chiếc

- Áp suất lớn nhất

160 kg/cm²

- Hành trình làm việc

~ 2.200 mm

- Lực đẩy lớn nhất

15 tấn

Các xy-lanh thủy lực khác

- Xuât xứ

Linh kiện nhập khẩu từ Stelmi, Contarini - Ý, lắp ráp tại nhà máy Công ty TNHH Ô tô Chuyên dùng Hiệp Hòa - Việt Nam

- Loại xy-lanh

Xy-lanh 1 tầng tác động 2 chiều

- Xy-lanh ép rác

02 chiếc

- Xy-lanh cuốn rác

02 chiếc

- Xy-lanh nâng thùng phụ

02 chiếc

- Xy-lanh máng xúc

02 chiếc

- Áp suất làm việc tối đa

250 kg/cm²

Thùng dầu thủy lực

100 lít

Các thiết bị thủy lực phụ trợ khác

Lọc dầu, đồng hồ đo áp suât, nắp dầu, khóa đồng hồ, thước báo dầu, jắc-co ...được lắp ráp đầy đủ, giúp xe hoạt động an toàn hiệu quả

Áp suất làm việc tối đa của hệ thống thủy lực

180 kg/cm²

Hệ điều khiển

- Điều khiển P.T.O

Đóng/ngắt PTO nhẹ nhàng, bằng dây cáp cơ khí

- Điều khiển nạp rác

Điều khiển bằng tay từng thao tác độc lập.

- Điều khiển cuốn - ép rác

Điều khiển bằng tay độc lập từng thao tác, kết hợp chế độ ga tự động khi thao tác phần cuốn ép nhằm tăng hiệu quả làm việc

- Điều khiển xả rác

Điều khiển bằng tay độc lập từng thao tác, hoạt động gồm 4 bước: mở khoá, nâng thùng phụ / đẩy rác ra ngoài / rút bàn ép về / hạ và tự động khoá thùng phụ

Các thiết bị khác trên xe ép rác 6 khối Hino XZU342L

Điều hòa nhiệt độ trong cabin

Có

Radio trong cabin

Có

Bảo hiểm hông ở 2 bên thân xe

Có

Dè sau ở 2 bên bánh xe sau

                                      Có

Đèn quay tín hiệu trên nóc cabin

01 chiếc

Đèn chiếu sáng vị trí công tác phía sau thùng phụ

01 chiếc

Bánh xe dự phòng

01 chiếc

Bộ dụng cụ đồ nghề tiêu chuẩn theo xe cơ sở

01 bộ

Sách HDSD

Có

Sổ bảo hành

Có
