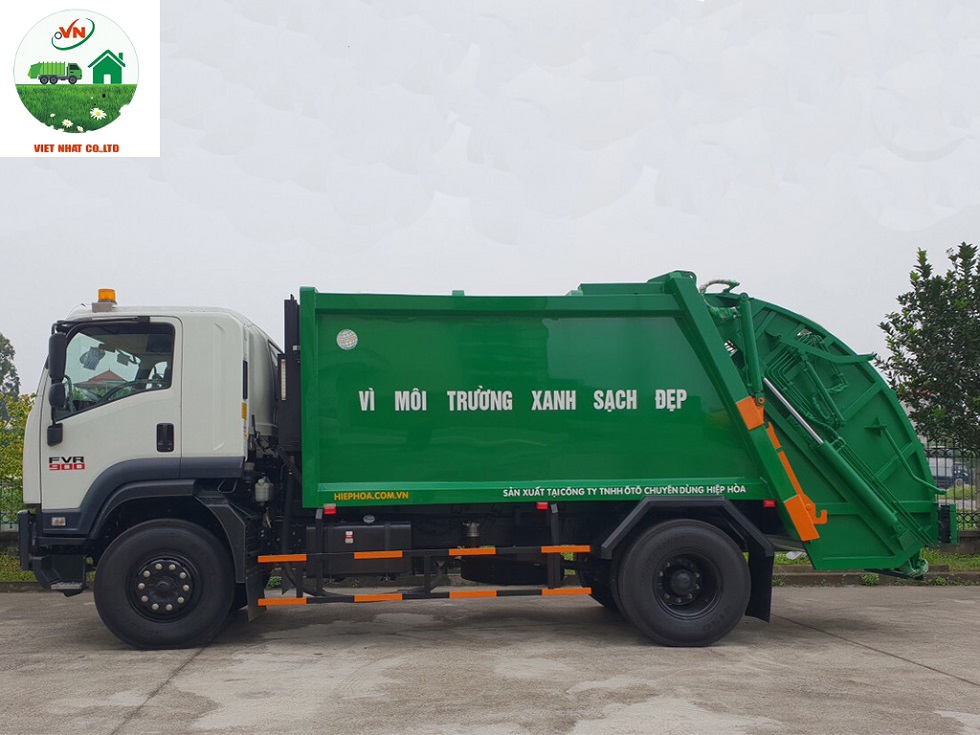

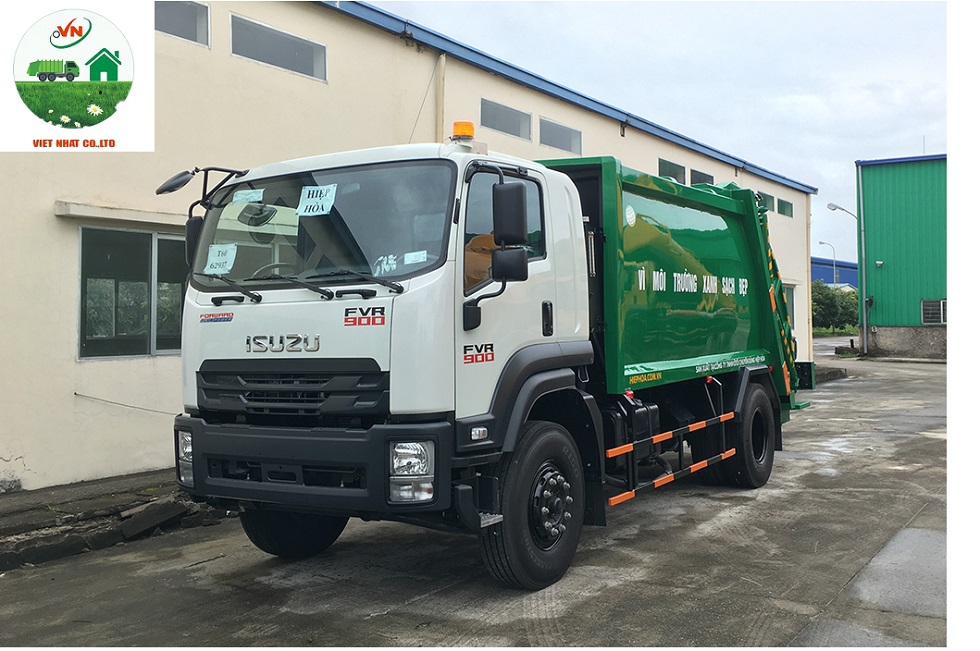

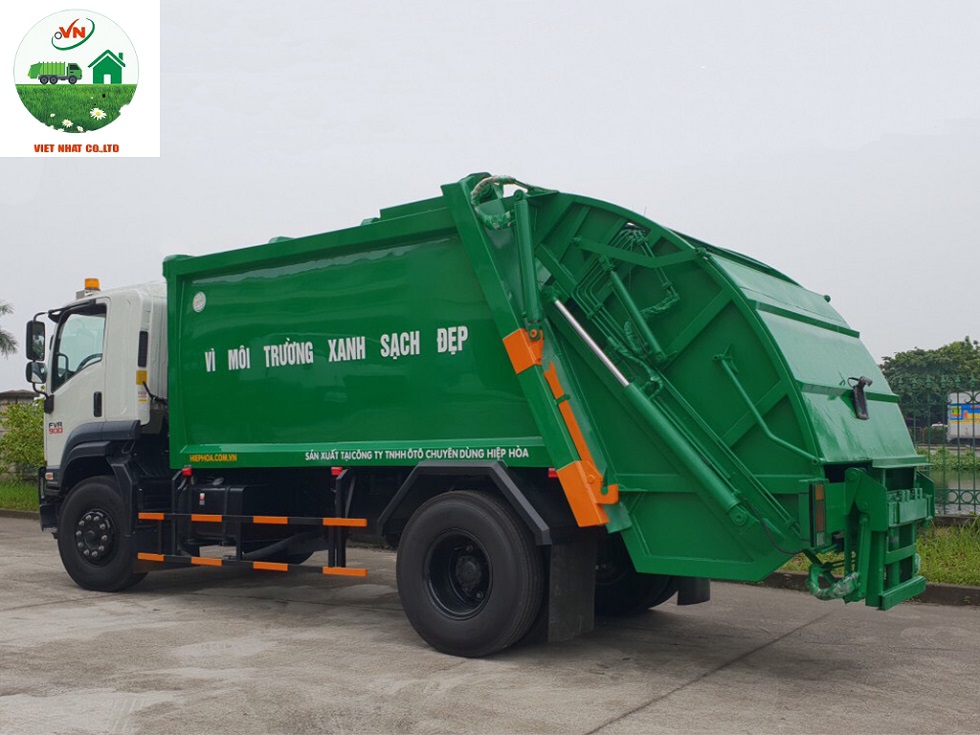

I. THÔNG SỐ KỸ THUẬT XE ÉP RÁC 14 KHỐI ISUZU CÀNG GẮP

Thông số kỹ thuật xe ép rác 14 khối Isuzu - Càng gắp thùng
Giới thiệu chung
Hàng hóa	Xe ô tô ép rác (có nền xe cơ sở hiệu ISUZU model FVR34LE4)
Nhãn hiệu sản phẩm	ISUZU FVR34LE4
Thông số chính
Kích thước xe ô tô chở rác
Kích thước tổng thểDxRxC (mm)	8.070 x 2.500 x 3.280 ( mm)
Chiều dài cơ sở	4.300 mm
Khoảng sáng gầm xe	260 mm
Trọng lượng xe ô tô chở chất thải
Tự trọng⁽¹⁾	~ 9.305 kg
Tổ lái (ở cabin kể cả lái xe)	03 người (195 kg)
Tải trọng⁽¹⁾	~ 6.500 kg
Tổng trọng lượng⁽¹⁾	~ 16.000 kg
Bán kính quay vòng nhỏ nhất	9,05 m
Xe cơ sở (sát-xi)
Nhãn hiệu, xuất xứ	Hiệu Isuzu Nhật Bản, model FVR34LE4, hàng LD Nhật-Việt, lắp ráp tại Công ty TNHH Isuzu Việt Nam
Công thức bánh xe	4x2R
Động cơ	ISUZU
- Model	6HK1-E4NC
- Tiêu chuẩn khí thải	Euro IV
- Loại động cơ	Diesel, 4 kỳ, 6 xy-lanh thẳng hàng với hệ thống làm mát khí nạp tăng áp, hệ thống phun nhiên liệu điều khiển điện tử
- Dung tích xy-lanh	7.790 cc
Hệ thống chuyên dùng xe ép rác 14 khối Isuzu - Càng gắp thùng
Xuất xứ	Do Công ty CP Ô tô Chuyên dùng Việt Nhật
Thùng chính (Thùng chứa rác)
- Thể tích thùng hiệu dụng	~ 13 m³
- Hình dạng thùng	Kiểu thùng cong có xương bao quanh
- Vật liệu sàn thùng trên	Thép tấm SPA-H (Nhật), dày 5 mm
- Vật liệu sàn thùng dưới (sàn âm)	Thép tấm SPA-H (Nhật), dày 5 mm
- Vật liệu thành bên, nóc thùng	Thép tấm SPA-H (Nhật), dày 3 mm
- Vật liệu bàn xả	Thép tấm SPA-H (Nhật), dày 3 mm
- Vật liệu khung xương	Thép hợp kim chịu mài mòn Q345, dày 3-8 mm
Thùng phụ (Thùng ép rác)
- Thể tích máng ép	~1,5 m³
- Vật liệu thành	Thép tấm SPA-H (Nhật), dày 3 - 4 mm
- Vật liệu mặt bàn cuốn	Thép tấm Q345, dày 8 mm
- Vật liệu mặt bàn ép	Thép tấm SPA-H (Nhật), dày 5 mm
- Vật liệu máng cuốn	Thép tấm SPA-H (Nhật), dày 5 mm
- Vật liệu khung xương	Thép hợp kim chịu mài mòn Q345, dày 3-8 mm
- Kiểu cơ cấu ép	Dùng xy-lanh thuỷ lực
- Thời gian cuốn ép rác	~ 20 giây
Thùng chứa nước thải dưới máng ép rác
- Dung tích	200 lít, có van xả nước và cửa dọn rác
- Vật liệu	Thép ZAM, dày 2 mm
Cơ cấu nạp rác
- Cơ cấu nạp rác	Sử dụng càng kẹp đa năng tiêu chuẩn để kẹp các loại thùng nhựa composite dung tích 120 lít – 660 lít
- Kiểu vận hành	Dùng xy-lanh thủy lực
- Góc lật	~ 130⁰
- Tải trọng cặp tối đa	500 kg
- Thời gian nạp rác	~ 10 giây
Cơ cấu xả rác
- Cơ cấu xả rác	Sử dụng xy-lanh tầng xả rác bố trí trước thùng chứa rác, gắn trực tiếp với bàn xả bằng kết cấu cơ khí nhỏ gọn đơn giản hợp lý tạo được lực đẩy xả rác tối ưu, công suất mạnh mẽ (khắc phục hoàn toàn sự vênh kẹt cơ khí ở bàn xả rác với cơ cấu kiểu cũ compa) để đẩy xả rác ra ngoài
- Kiểu vận hành	Dùng xy-lanh tầng thủy lực, nhập khẩu Ý
- Thời gian xả rác	~ 20 giây
Bơm thủy lực	Bơm bánh răng - kép
- Xuất xứ	Casappa - Ý
- Lưu lượng	AC55/PA35 (55cc/vòng và 35cc/vòng )
- Áp suất tối đa	250 kg/cm²
- Nguồn dẫn động bơm	Truyền động trực tiếp từ PTO thông qua trục các-đăng
Van điều khiển tay tích hợp van an toàn
- Xuất xứ	Ý
- Lưu lượng tối đa	130 lít/phút
- Áp suất tối đa	300 kg/cm²
Xy-lanh thủy lực xả rác
- Xuất xứ	Ý
- Loại xy-lanh	Loại xy-lanh 4 tầng tác động 2 chiều, 01 chiếc
- Áp suất lớn nhất	180 kg/cm²
- Hành trình làm việc	3.040 mm
- Lực đẩy lớn nhất	20 tấn
Các xy-lanh thủy lực khác
- Xuât xứ	Linh kiện nhập khẩu từ Ý, lắp ráp tại nhà máy Công ty Việt Nhật
- Loại xy-lanh	Xy-lanh 1 tầng tác động 2 chiều
- Xy-lanh ép rác	02 chiếc
- Xy-lanh cuốn rác	02 chiếc
- Xy-lanh nâng thùng phụ	02 chiếc
- Xy-lanh càng gắp	03 chiếc
- Áp suất làm việc tối đa	250 kg/cm²
Thùng dầu thủy lực	120 lít
Các thiết bị thủy lực phụ trợ khác	Lọc dầu, đồng hồ đo áp suât, nắp dầu, khóa đồng hồ, thước báo dầu, jắc-co ...được lắp ráp đầy đủ, giúp xe hoạt động an toàn hiệu quả
Áp suất làm việc tối đa của hệ thống thủy lực	180 kg/cm²
Hệ điều khiển
- Điều khiển P.T.O	Công tắc điện, điều khiển đóng-ngắt PTO nhẹ nhàng, dễ điều khiển
- Điều khiển nạp rác	Điều khiển kẹp, lật - liên động 1 tay van gồm : Cặp thùng nhựa composite gom rác, lật thùng gom đổ vào máng, đưa thùng gom ra, nhả thùng nhựa composite gom rác về vị trí cũ.
- Điều khiển cuốn ép rác	Điều khiển cơ khí tự động cuốn ép liên hoàn có chế độ ga tự động khi thao tác phần cuốn ép nhằm tăng hiệu quả làm việc.Gồm 2 chế độ làm việc :- Chạy tự động liên tục- Chạy tùy ý người sử dụng
- Điều khiển xả rác	Điều khiển bằng tay, có khoá an toàn, hoạt động gồm 4 bước: mở khoá, nâng thùng phụ / đẩy rác ra ngoài / rút bàn ép về / hạ và khoá thùng phụ
- Hệ thống nắp đậy thùng phụ bằng thủy lực	Có trang bị hệ thống nắp đậy thùng phụ, điều khiển nắp đậy đóng, mở bằng hệ thống thủy lực để đảm bảo vệ sinh môi trường
Các thiết bị khác trên xe ép rác 14 khối Isuzu - Càng gắp thùng
Điều hòa nhiệt độ trong cabin	Có
Radio CD trong cabin	Có
Bậc để chân và tay vịn ở 2 bên phía sau thùng phụ	Có
Bảo hiểm hông ở 2 bên thân xe	Có
Dè sau ở 2 bên sau xe	Có
Đèn quay tín hiệu trên nóc cabin	01 chiếc
Đèn chiếu sáng vị trí công tác phía sau thùng phụ	01 chiếc
Bánh xe dự phòng	01 chiếc
Bộ dụng cụ đồ nghề tiêu chuẩn theo xe cơ sở	01 bộ
