Xe cơ sở

DONGFONG DFM B190.33

Động Cơ

Nhãn hiệu :  CUMMINS B190.33

Kiểu loại: Diesel. 4 kỳ, 6xy lanh thẳng hàng

Công suất Max 140KW /2.500 rpm

Mô men soắn Max : 670Nm/1.500rpm

Dung tích xi lanh : 5.900 cm³

Kích thước bao ngoài xe rác (DxRxC)

8.580 x 2.480 x 3.250 mm

Chiều dài cơ sở

4.500 mm

Số người cho phép chở

03 Người

Trọng lượng bản thân

9.050 kg

Trọng lượng toàn bộ

15.545 kg

Cỡ lốp

10.0 – R20

Công thức bánh xe

4 x 2

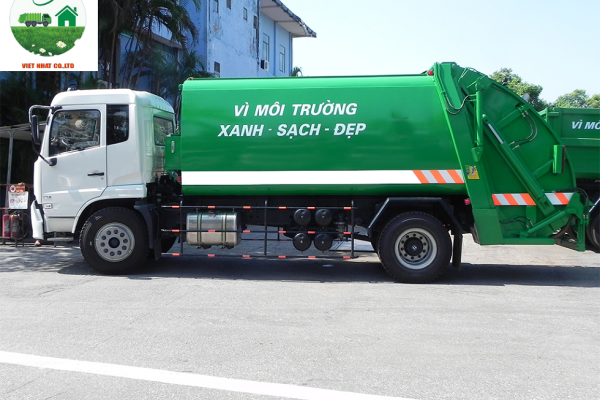

Hệ chuyên dùng xe ép rác 14 khối Dongfeng

NHẬP KHẨU, SẢN XUẤT VÀ LẮP RÁP TẠI CÔNG TY CƠ KHÍ Ô TÔ VIỆT NAM

Vật liệu chính

Thép hợp kim chất lượng cao, có khả năng chống ăn mòn ngoài khí quyển, chống biến dạng. Thép Q345B, SS400

- Vật liệu vách, sàn, nóc, máng : Thép tấm nguyên khổ dày 4mm, 5mm, 6mm.

- Vật liệu khung xương: Thép tấm dập định hình dày từ 3mm – 12mm.

Công nghệ hàn

- Hàn chính bằng Robot hàn tự động

- Hàn máy MIG, hàn thủ công bằng công nghệ MAG

Thùng chính

Biên dạng: Hình trụ vát, 4 vách cong trơn, không có xương xung quanh, có bán kính chuyển tiếp ở 4 góc thùng. Kết cấu sàn dương

Dung tích: 14m3

Cơ cấu xả rác: Đẩy xả trực tiếp bằng xylanh tầng thủy lực thông qua lưỡi xả

Thùng ép

Cơ cấu cuốn ép: Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động tịnh tiến để ép rác vào thùng chứa

Thể tích máng cuốn: 1.2 m³

Tỉ số ép 2 : 1 (m³ : m³)

Liên kết: Liên kết bản lề bên trên nóc thùng, có khóa liên hoàn tự động bằng thủy lực, gioăng cao su làm kín và giảm va đập

Nắp đậy: Thân sau xe (thùng cuốn ép rác) được trang bị nắp đậy bằng vải bạt cuốn tự động, đảm bảo thẩm mỹ và vệ sinh môi trường (Dùng cho trường hợp khách hàng lựa chọn cơ cấu nạp rác là càng gắp thùng đa năng).

Thùng chứa nước rác: Dung tích 200 Lít. Có van xả và cửa rọn rác

Vật liệu: Thép Zam không rỉ, không ăn mòn

Cơ cấu nạp rác

Khách hàng tùy chọn cơ cấu phù hợp:

- Máng nạp rác liền thùng ép

- Càng gắp thùng đa năng cho các loại xe gom rác đẩy tay, thùng rác 240l – 660l

Hệ thống

thủy lực

Bơm Thủy Lực: CASAPA, HYDRO – CAR

Loại: Bơm Piston

Nhập Khẩu Ý

Lưu lượng: 90cc/vòng

Thùng dầu thủy lực: 120Lít

Van Phân phối: BLB - Nhập khẩu Ý

Lưu lượng tối đa: 130 lít/phút

Xy lanh xả rác: 01 cây – Loại 04 tầng tác động 2 chiều

Nhập khẩu: Modenflex – Ý

Lực đẩy: 20 tấn

Xy lanh còn lại: Loại 1 tầng tác động 2 chiều

- Xylanh ép: 02 cái

- Xylanh cuốn: 02 cái

- Xylanh nâng thùng ép: 02 cái

- Xylanh nâng cơ cấu nạp: 02 cái

- Xylanh kẹp thùng: 01 cái

Linh kiện nhập khẩu từ Stelmi, Contarini - Ý, lắp ráp tại công ty cơ khí ô tô Việt Nam – Áp suất làm việc 250kg/cm²

Đường ống: Các ống tuy ô thủy lực cứng, ống mềm, van tiết lưu, van an toàn, van 1 chiều, lọc dầu, đồng hồ đo áp suất…  nhập khẩu EU đồng bộ theo tiêu chuẩn DIN, chịu áp lực cao, thuận tiện cho việc lắp ráp và thay thế

Điều khiển: Khách hàng tùy chọn hệ thống điều khiến: Tay gạt cơ khí thủ công, bán tự động và tự động liên hoàn

Truyền động: Nguồn động lực bơm: Trích suất từ PTO

Truyền động bơm: Truyền động qua Các - đăng

Hệ thống điện

Đèn quay trên nóc đầu thùng chứa: 01 cái

Đèn giới hạn: 08 cái ( mỗi bên 4 cái)

Đèn soi làm việc: 03 cái (1 cái trong thùng chứa và 2 cái sau thùng ép)

Hệ thống dây điện điều khiển chuyên dùng được bó gọn gàng, phân biệt chức năng theo màu dây, dễ dàng sửa chữa

Công nghệ sơn

Toàn bộ hệ chuyên dùng được phun cát tẩy rỉ, xử lý bề mặt chống rỉ, bôi keo các mối hàn.

Sơn lót được sơn hai lớp là sơn 2 thành phần Epoxy chịu nước, va đập và mài mòn.

Mặt ngoài sơn phủ bằng sơn Nexan Autocoler, màu theo đặt hàng, có trang trí biểu ngữ, LOGO theo yêu cầu khách hàng

Tài liệu kèm theo xe ép rác14 khối Dongfeng

Lốp dự phòng

01 quả 10.00 – R20

Đồ nghề

- 01 Bộ đồ nghề tiêu chuẩn theo xe cơ sở

- Thùng nước rửa tay, thùng đồ nghề

Tài liệu, hồ sơ

- Hồ sơ chứng từ nguốn gốc xe, chứng nhận chất lượng, phiếu xuất xưởng, hóa đơn

- CO, CQ, Tờ khai hải quan Vật liệu, thiết bị, linh kiện nhập khẩu

- Sổ tay hướng dẫn lái xe - CATALOGUE, sổ Bảo Hành.

- Hướng dẫn sử dụng hệ chuyên dùng
