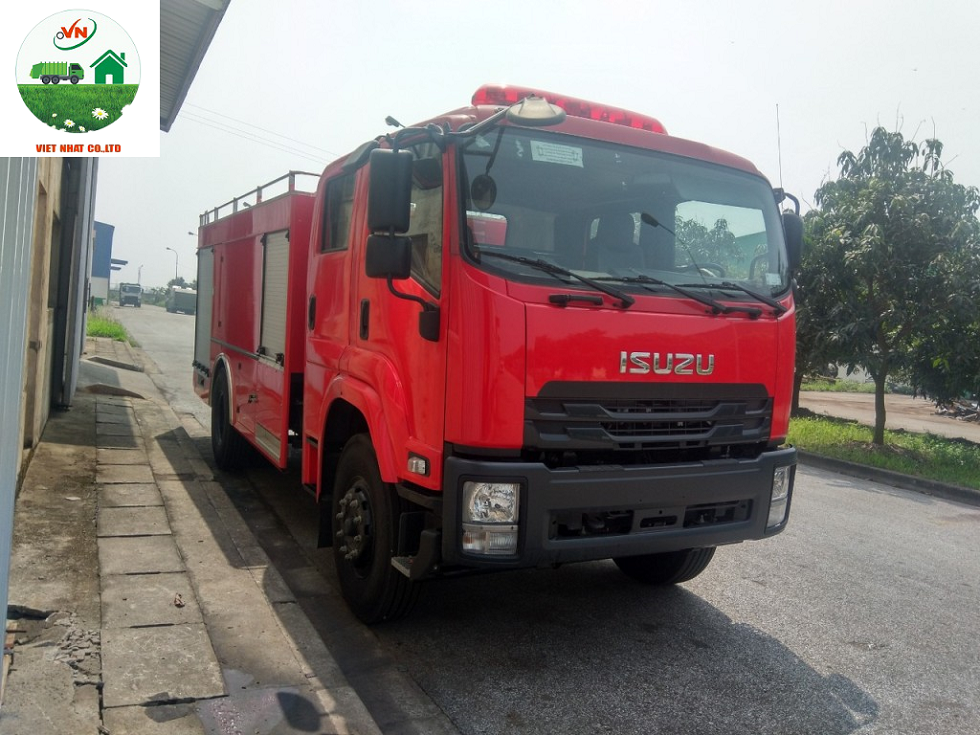

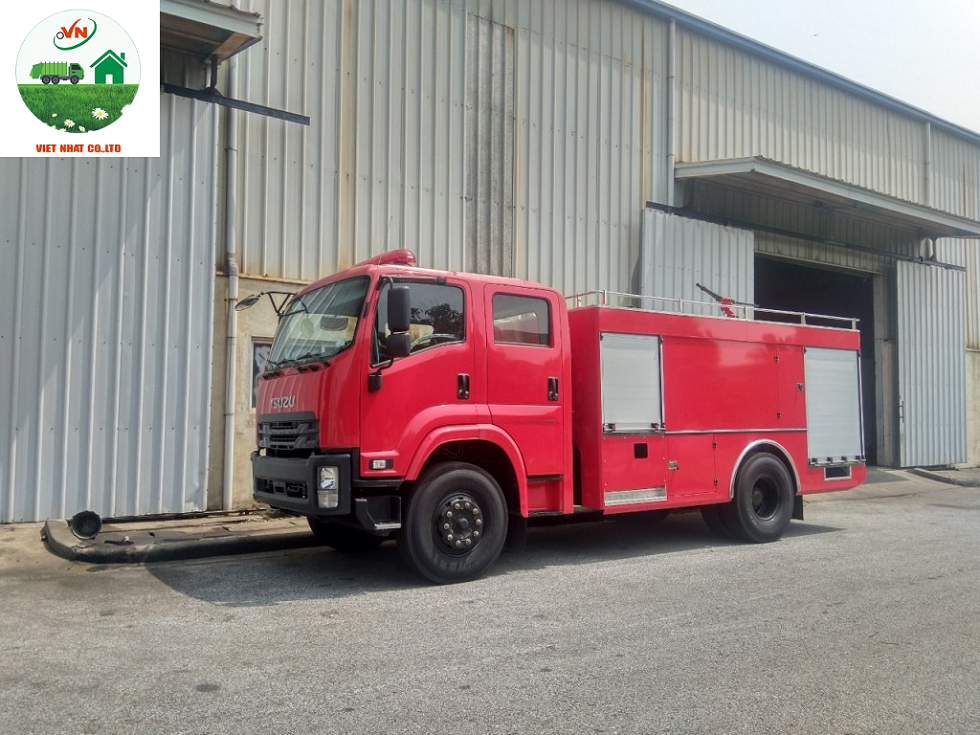

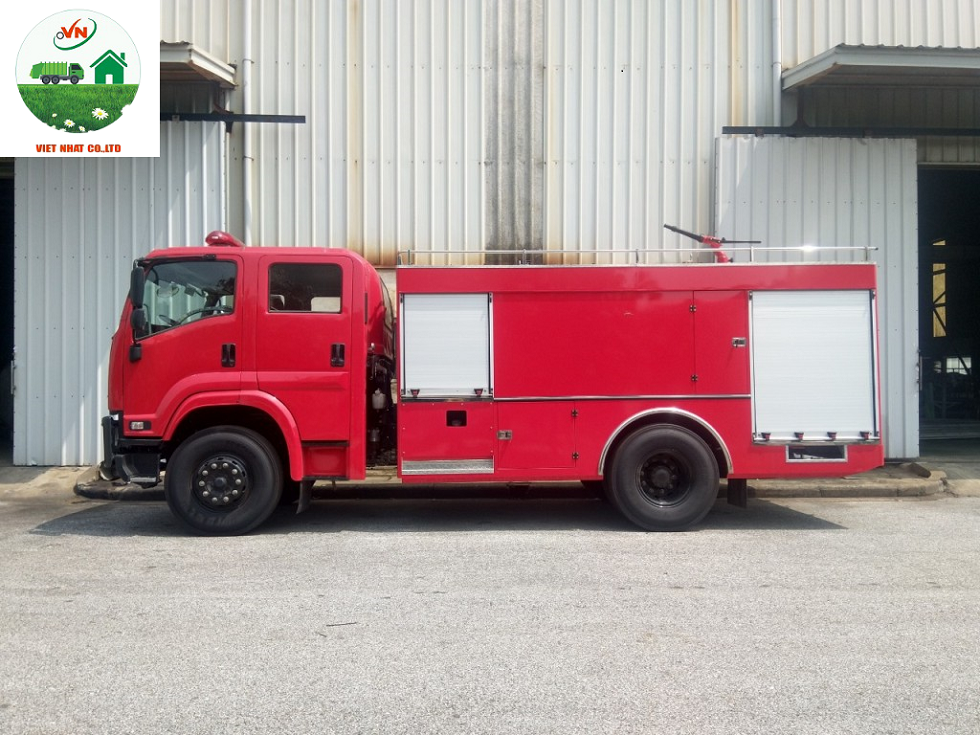

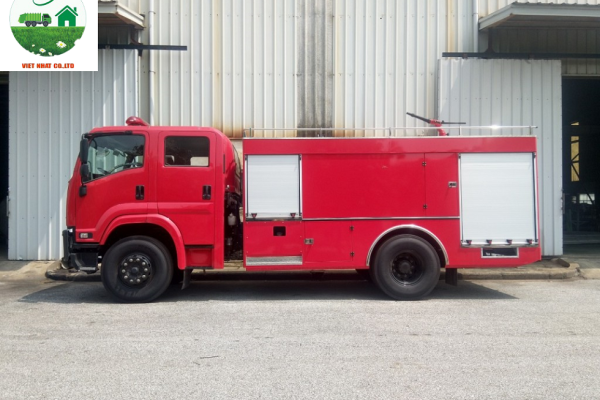

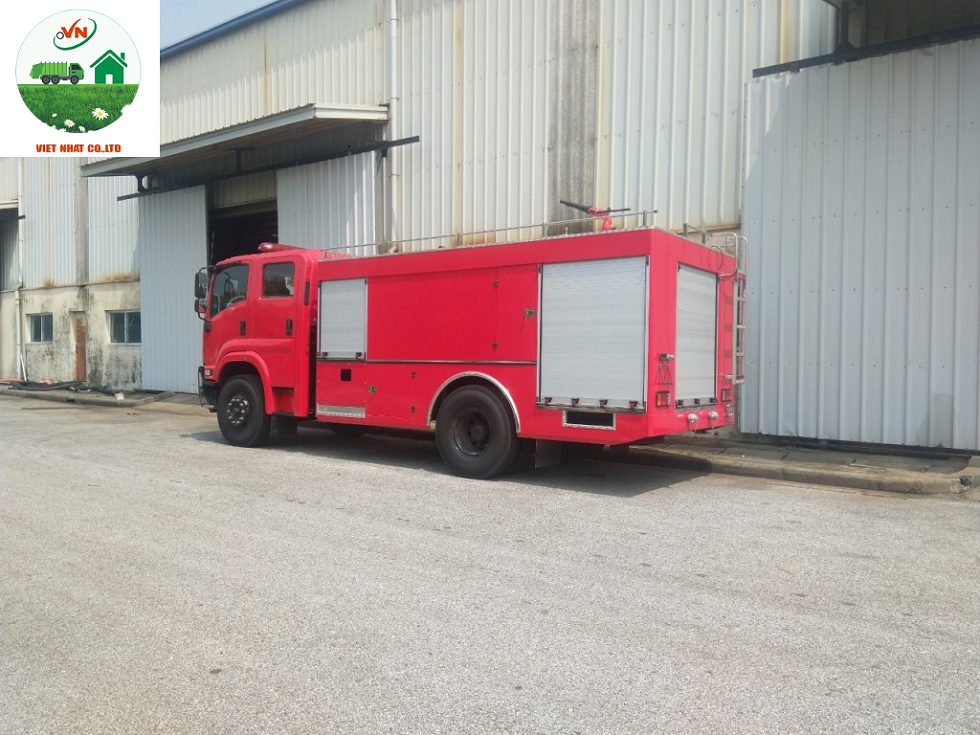

Thông tin chung về xe chữa cháy

Chủng loại xe

Xe chữa cháy nước + foam (Xe có thể vừa đi vừa phun)

Model

HHF-CC.50I

Dung tích téc nước

5.000 lít

Dung tích téc foam

500 lít

Xe nền (chassis)

ISUZU FVR34L

Tổng trọng tải (kg)

~14.500 kg

Kích thước: (mm)

Dài

7.890

Rộng

2.485

Cao

~3.200

Bơm cứu hỏa

Hiệu

Darley, nhập khẩu từ Mỹ

Model:

KSP1000

Lưu lượng tối đa

3.785 lít/phút tại áp suất 10,3 bar

Chất lượng hàng hoá

- Xe cơ sở ISUZU FVR34LE4 satxi, động cơ, hộp số, hộp trích công suất, các hệ thống truyền động, chuyển động, hệ thống điện, nhiên liệu...

- Hệ thống bơm chữa cháy nhập khẩu từ Mỹ;

- Xe mới 100%.

Nước lắp ráp

Việt nam

Màu sơn của vỏ xe

Màu đỏ

Thông số kỹ thuật chi tiết

Xe cơ sở (chassis)

Hiệu

ISUZU

Model

FVR34LE4

Kích thước DxRxC (mm)

7.610 x 2.485 x 2.895

Chiều dài cơ sở (mm)

4.300

Vệt bánh xe trước/sau (mm)

2.060/1.850

Khoảng sáng gầm xe (mm)

280

Tổng trọng tải (kg)

16.000

Tự trọng của xe (kg)

5.185

Cabin

Loại

Cabin kép

Số chỗ ngồi

7

Kết cấu

Cabin được thiết kế hiện đại, có cửa rộng, tầm nhìn xung quanh tốt, ghế ngồi rộng rãi có thể là nơi thay đồ cho các chiến sỹ. Cabin của xe được nâng hạ bằng hệ thống thủy lực, đảm bảo an toàn và tiện ích cho quá trình nâng hạ cabin tạo điều kiện thuận lợi cho việc bảo dưỡng, sửa chữa.

Thiết bị lắp đặt trong cabin

1/Âm ly, loa phóng thanh

2/ Công tắc điều khiển cho hệ thống chuyên dùng

3/ Các thiết bị theo xe cơ sở ISUZU

4/ Thiết bị máy điều hòa nhiệt độ.

Động cơ

Loại

Động cơ 6HK1E4NC,Commonrail turbo Intercooler

Loại 4 kỳ, 6 xy lanh thẳng hàng, đạt tiêu chuẩn khí thải Euro 4, tuabin tăng nạp và làm mát bằng nước.

Hệ thống phun nhiên liệu điều khiển điện tử.

Công suất cực đại ISO NET (kW)

177kW - 2.400 vòng/phút

Mô men lớn nhất ISO NET N.m

706 - (1.450 vòng/phút)

Đường kính xy lanh và hành trình piston (mm)

115x125

Dung tích xy lanh (cc)

7.790

Hệ thống truyền lực

Kiểu truyền lực bánh xe

4x2

Ly hợp

Loại đĩa ma sát khô, dẫn động thủy lực, trợ lực khí nén.

Hộp số

Kiểu cơ khí, 6 số tiến, 1 số lùi.

Vận tốc lớn nhất

94 km/h

Độ dốc lớn nhất xe vượt được (tan %)

29,65 %

Hệ thống khác

Thùng nhiên liệu (lít)

200

Cửa sổ điện

Có

Khóa cửa trung tâm

Có

CD, AM/FM Radio

Có

Hệ thống điện

24V

Ắc quy

2 bình - 12V, 50Ah

Thân xe chữa cháy và hệ thống chữa cháy

Thân xe chữa cháy

Vật liệu

Làm bằng các khung nhôm hợp kim (Aluminum profile) nhẹ, bền, chắc chắn. Các mối ghép khung nhôm bằng bu lông, vít ,ke inox 304.

Các bản mã, gân tăng cứng được làm bằng thép chuyên dụng nhập khẩu từ Đức

Cấu trúc

Thiết kế phù hợp cho việc thông gió và thoát nước ở những chỗ cần thiết và dễ nhìn thấy cả ở đằng trước, hai bên và đằng sau. Cấu trúc thân xe dễ dàng tiếp cận để chứa các ống dẫn, dụng cụ và thiết bị cần thiết.

Nóc xe và sàn làm việc

Nóc xe thiết kế chống trượt, làm bằng các tấm nhôm chống ăn mòn cho nhân viên chữa cháy thao tác ở trên

Thang ống

Có bố trí 01 thang ở đừng sau xe để lên/xuống nóc và sàn làm việc dễ dàng.

Bậc lên xuống

Được thiết kế phù hợp thuận tiện cho quá trình chữa cháy.

Khoang chứa dụng cụ, phương tiện chữa cháy

Số lượng

4 khoang

Vị trí

Lắp hai bên thân xe

Vật liệu

-Khung chịu lực được chế tạo bằng Làm bằng các khung nhôm hợp kim (Aluminum profile) nhẹ, bền, chắc chắn. A6063. Các mối ghép khung nhôm bằng bu lông, vít ,ke inox 304.

-Bề mặt xung quanh khoang chế tạo từ các tấm thép. Sàn và các giá đỡ bằng hợp kim nhôm sần chống trượt A3003.

Kết cấu

Trong khoang có các giá đỡ thiết bị, các cửa khoang được lắp đặt với khoang thông qua các bản lề và thiết bị tự cuốn. Cửa cuốn nhôm có khóa được thiết kế đặc biệt giúp cho việc thao tác được nhanh chóng.

Khoang chứa bơm chữa cháy và bảng điều khiển

Vị trí

Lắp ở sau xe

Vật liệu

Khung chịu lực được chế tạo từ hợp kim nhôm hình A6063. Các mối ghép khung nhôm bằng bu lông, vít ,ke inox 304.

Bề mặt là nhôm tấm hợp kim A5052, cách nhiệt cách âm tốt cho người điều khiển.

Cấu tạo

Khoang chứa bơm và bảng điểu khiển bơm. Trên bảng điều khiển có lắp công tác điều khiển bơm, các đèn chỉ báo mức nước, mức Foam, đồng hồ báo áp suất, báo tốc độ vòng quay của bơm, và các cảnh báo khác, có khả năng điều khiển tất cả các chức năng của xe chữa cháy chỉ cần có một người.

Téc chứa nước

Dung tích téc nước (lít)

5.000L

Hình dạng

Hình khối chữ nhật

Vật liệu

Làm bằng thép không gỉ SUS304, chống mài mòn và có đặc tính cơ học cao.

Kết cấu

Thùng chứa nước được hàn chắc chắn chống mài mòn. Thùng nước có lỗ để kiểm tra và làm vệ sinh, có tấm ngăn, ống chống tràn và các thiết bị khác. Có trang bị đồng hồ đo mức nước.

Cửa cấp nước

01 cửa đường kính 60mm

Nắp kiểm tra

01 nắp trên nóc thùng đường kính 500mm

Lỗ thoát nước

Đường kính 40mm

Lắp đặt

Bồn chứa nước lắp ráp với sát xi thông qua các bu lông chịu lực.

Công nghệ hàn

Sử dụng công nghệ hàn thuốc cho téc Inox

Téc chứa bọt

Dung tích téc bọt (lít)

500L

Hình dạng

Hình khối chữ nhật

Vật liệu

Thép không gỉ SUS 304

Kết cấu

Téc hóa chất lỏng được hàn chắc chắn chống mài mòn và hư hại từ hoá chất. Téc hóa chất có lỗ để kiểm tra và làm sạch, có tấm ngăn và các thiết bị khác.

Thiết bị

01 chiếc đồng hồ đo mức foam

Lỗ thoát

Đường kính 3/4 inch có van đóng

Công nghệ hàn

Sử dụng công nghệ hàn thuốc cho téc Inox

Bơm nước chữa cháy

Giới thiệu chung

-Bơm chữa cháy có nhiệm vụ hút nước từ bồn chứa nước và bồn chứa foam của xe chữa cháy hoặc trực tiếp hút nước từ các trụ cấp nước, ao hồ tạo áp suất cao phun nước dập tắt các đám cháy nhanh nhất

-Bơm có thể hoạt động liên tục trong thời gian dài khi được hút nước từ ao hồ, trụ nước hoặc từ các xe tiếp nước.

Model

KSP - 1000

Hãng sản xuất

Darley - Mỹ

Vị trí đặt bơm

Phía sau xe

Kiểu

Bơm ly tâm

Hoạt động

Bơm chữa cháy vận hành cơ học thông qua bộ trích công suất PTO, truyền động bằng các đăng, có hệ thống bảo vệ an toàn ngăn ngừa tai nạn do những sai sót cho con người khi vận hành

Lưu lượng bơm

-Đạt 3.785 lít/phút tại áp suất 10,3 bar

Bơm mồi

Kiểu

Bơm cánh gạt không cần dầu bôi trơn.

Cánh bơm được làm bằng vật liệu phi kim đặc biệt có khả năng tự bôi trơn, rất thuận tiện trong quá trình sử dụng.

Loại

Dẫn động bơm điện 24V.

Chiều sâu hút

8m

Thời gian hút được nước

20 - 28 giây

Bộ trích công suât PTO

Nhâp khẩu Ý

Tỷ số truyền

1.562

Số bánh răng ăn khớp

3

Cơ cấu truyền động

Ăn khớp bánh răng

Hệ thống cài PTO

Hệ thống khí nén điều khiển băng van điện từ

Dầu bôi trơn

Dầu hộp số

Hệ thống làm mát cho PTO

Bơm dầu bôi trơn làm mát

Vật liệu vỏ

Gang cầu

Loại PTO

Loại hộp rời lắp sau hộp số

Hệ thống trộn bọt

*Hóa chất bọt B ( 3%-6% ).

Tỷ lệ trộn: lựa chọn 3% và 6%

 Các loại chất lỏng có thể dùng được : Bất kỳ loại chất lỏng nào, bọt protein, bọt flo, bọt flo với cấu trúc dạng hạt (FFFP), bọt khí tổng hợp và bọt khí hình thành từ màn hơi nước (AFFF).

1/ Thông số chính:

Đạt 7.570 Lít/ Phút tại 3%

Đạt 3.785 Lít/ Phút tại 6%

2/ Các bộ phận chính:

Bộ hút Eductor

Bộ chia tỷ lệ trộn Foam

Bộ điều khiển và tấm hiển thị tỷ lệ chia

Van một chiều ngăn nước tràn lên téc bọt

Van điều khiển hóa chất và áp suất phun qua Eductor

Lăng giá

Model SL-23NB,  xuất xứ: SHILLA-Korea

Kiểu

Điều khiển bằng tay, có khả năng phun nước + thuốc chữa cháy

Góc quay của lăng giá ở mặt phẳng nằm ngang (độ)

360⁰, liên tục

Góc quay của lăng giá ở mặt phẳng thẳng đứng (độ)

- 45 ¸ + 90

Lưu lượng phun

2.490 lít/phút

Tầm phun xa tối đa của lăng giá(m)

60m khi phun nước

40m khi phun bọt

Vị trí lắp đặt

Phía trên nóc xe, gần về phía sau giúp cho công việc phun được an toàn và hiệu quả

Họng xả, họng hút

Vật liệu các đường ống, khớp nối

Inox 304

Họng xả: có khớp nối nhanh theo TCVN

- Đường kính (mm)

65A

- Số lượng (chiếc)

02

- Vị trí

Phía sau xe

Họng hút: có khớp nối nhanh theo TCVN

- Đường kính (mm)

125A

- Số lượng (chiếc)

01

- Vị trí

Phía sau xe

Họng xả từ téc đến lăng giá

- Đường kính (mm)

65A

- Số lượng (chiếc)

01

- Vị trí

Nóc xe

Phương tiện, thiết bị kèm theo xe

Tên thiết bị

Số lượng

Đèn ưu tiên hiệu có tích hợp loa phòng thanh. Còi hú và micro phát tín hiệu ưu tiên

01 bộ Hiệu Haztech- Anh

 Bình chữa cháy xách tay

02 chiếc Việt Nam

 Đèn tìm kiếm 70/75w

01 chiếc Việt Nam

 Lốp dự phòng

01 chiếc ISUZU

 Bộ đồ nghề tiêu chuẩn

01 bộ ISUZU

 Ống hút nước Φ 125 x 2 mét (cả đầu nối Φ125 và zoăng)

04 chiếc

 Giỏ lọc rác

01 chiếc

 Dây kéo ống hút

(Φ 10 x 10 mét )

01 cuộn

 Vòi nilon tráng cao su  Φ 50

(20 mét/cuộn, cả đầu nối và zoăng)

10 cuộn

 Vòi nilon tráng cao su  Φ65

(20 mét/cuộn, cả đầu nối và zoăng)

10 cuộn

 Lăng phun 400 lít/phút

02 chiếc

 Lăng phun cầm tay D50

02 chiếc

 Lăng phun cầm tay D65

02 chiếc

 Ba chạc

01 chiếc

 Hai chạc

01 Chiếc

 Clê họng hút, xả

04 chiếc

 Khớp nối chuyển đổi 65-50

02 chiếc

 Kìm cộng lực

01 chiếc

 Rìu

01 chiếc

 Búa tay

01 chiếc

 Đèn pin cầm tay 5,6V loại LED xạc điện

01 chiếc

 Thang nhôm 2 tầng, dài 5,6 mét

01 chiếc
