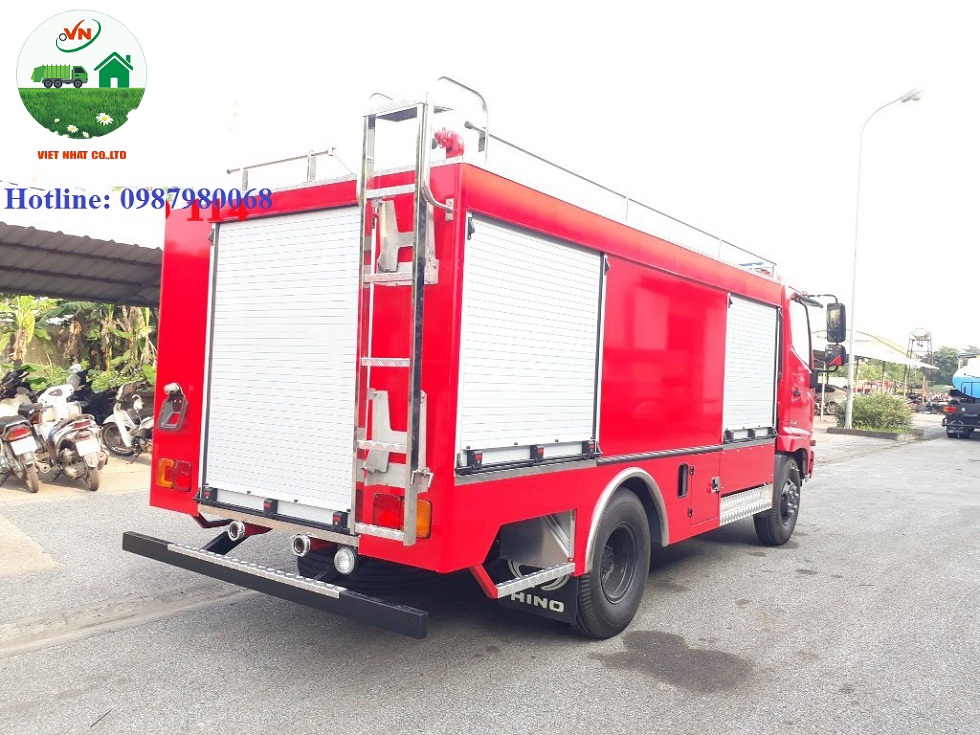

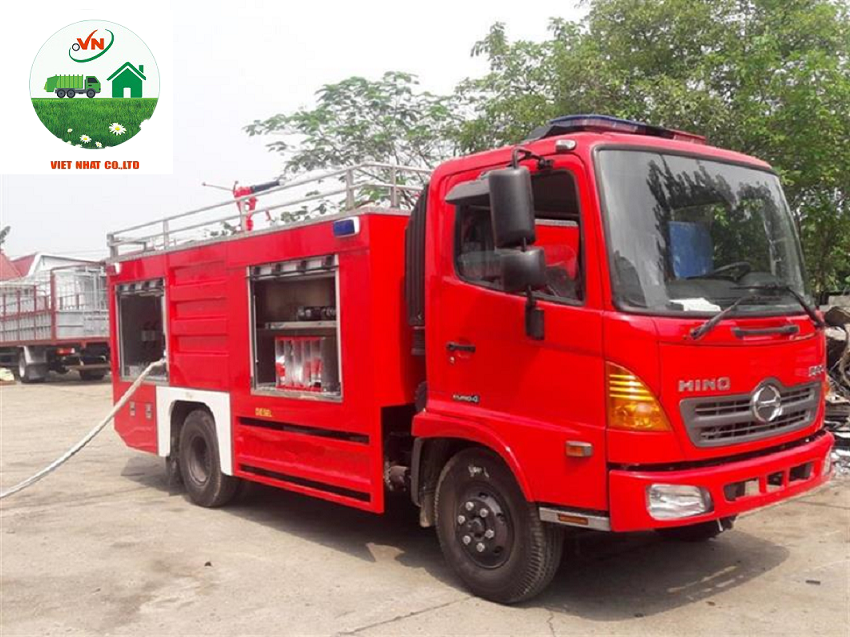

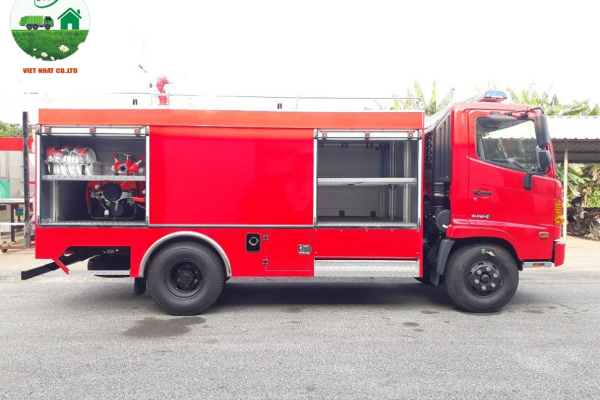

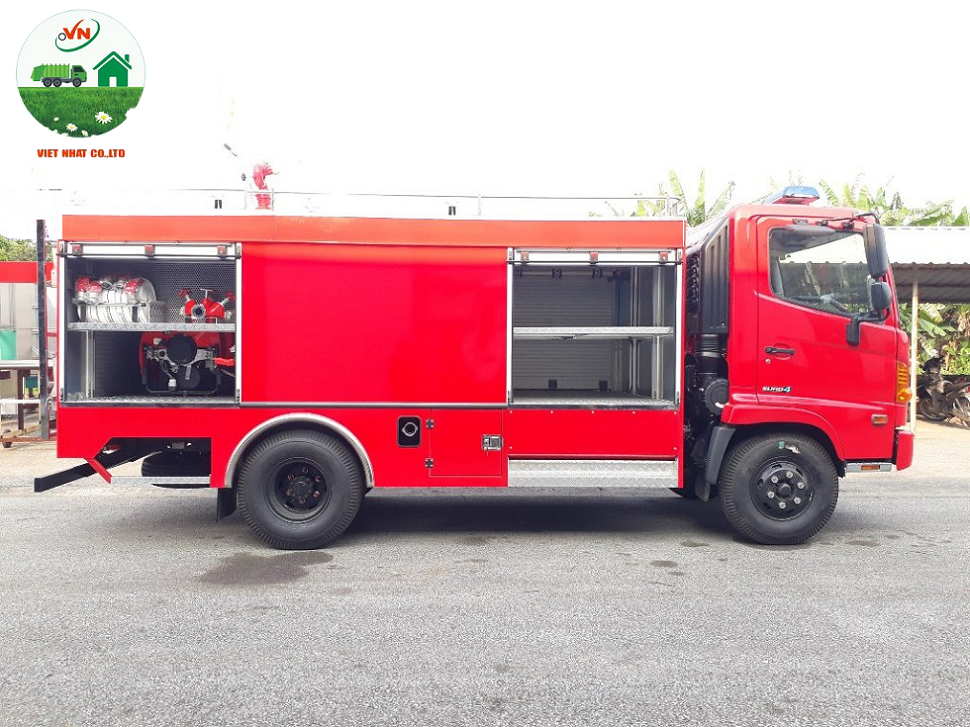

Thông tin chung xe chữa cháy 4 khối HINO bơm chữa cháy Tohatsu

Xe ô tô chữa cháy

Xe ô tô chữa cháy dung tích téc nước 4.000 lít + téc hóa chất 400 lít

Nước sản xuất

- Xe cơ sở: Hiệu HINO (thương hiệu Nhật Bản)

- Model FC9JETC, do Công ty LD TNHH HINO Motors Việt Nam Nhập khẩu và lắp ráp tại Việt Nam;

- Bơm chữa cháy: hiệu TOHATSU model VC82ASE, xuất xứ Nhật Bản

Chất lượng

Mới 100%

Nhà sản xuất lắp ráp xe ô tô chữa cháy

Công ty cơ khí ô tô Việt Nam

Thông số chính xe chữa cháy 4 khối HINO bơm chữa cháy Tohatsu

Kích thước xe chữa cháy 4 khối HINO bơm chữa cháy Tohatsu

Kích thước tổng thể dự kiến (DxRxC)

6.430 x 2.290 x 3.050 mm

Chiều dài cơ sở

3.420 mm

Khoảng gầm xe

225 mm

Trọng lượng xe chữa cháy 4 khối HINO bơm chữa cháy Tohatsu

Tự trọng xe dự kiến

4.910 kg

Số người ngồi cho phép chở trên cabin gồm cả lái xe

03

Tải trọng khối lượng hàng hóa cho phép

4.440 kg

Tổng trọng lượng dự kiến

10.400 kg

Xe cơ sở (sát-xi) xe chữa cháy 4 khối HINO bơm chữa cháy Tohatsu

Xuất xứ

Hiệu HINO (thương hiệu Nhật Bản) model FC9JETC, do Công ty LD TNHH Hino motors Việt Nam lắp ráp tại Việt Nam

Công thức bánh

4x2

Động cơ

- Xuất xứ

Hiệu HINO (thương hiệu Nhật Bản) model J05E-UA

- Tiêu chuẩn khí thải

Euro IV

- Loại động cơ

Diesel, 4 kỳ, 4 xi lanh thẳng hàng, tuabin tăng áp và làm mát khí nạp

- Dung tích xi lanh

5.123 cc

- Công suất lớn nhất

132 Kw / 2.500 vòng /phút

- Mô men xoắn cực đại (ISO NET)

530 N.m / 1.500 vòng/phút

- Hệ thống phun nhiên liệu

Phun nhiên liệu điều khiển điện tử

Ly hợp

Đĩa đơn ma sát khô. Giảm chấn lò xo, dẫn động thủy lực tự điều chỉnh

Hộp số

Hộp số cơ khí, 6 số tiến, 1 số lùi

Hệ thống lái

Loại trục vít đai ốc bi tuần

Hệ thống phanh

- Phanh chính

Phanh tang trống, điều khiển thủy lực hai dòng, trợ lực chân không

- Phanh đỗ

Tang trống, dẫn động cơ khí tác động lên trục thứ hai của hộp số

- Phanh khí xả

Có

Hệ thống treo

- Cầu trước

Nhíp đa lá, hai giảm chấn thủy lực, có thanh cân bằng chống nghiêng ngang

- Cầu sau

Nhíp đa lá

Thùng nhiên liệu

200 lít

Lốp trước – sau

8.25-16

Ca bin

Cabin kiểu lật với cơ cấu thanh xoắn

Số chỗ ngồi

03 chỗ ngồi

Hệ thống chuyên dùng xe chữa cháy 4 khối HINO bơm chữa cháy Tohatsu

Xuất xứ

Chế tạo trong nước, do Công ty Hiệp Hòa lắp ráp tại Việt Nam

Xi-téc nước

- Kiểu dáng

Hình khối chữ nhật

- Dung tích

4.000 lít

- Vật liệu thân téc

Inox 304, chiều dày đáy 4 mm, chiều dày thân 3 mm

- Cửa téc

Đường kính D500

- Chống tràn

01

- Báo mức đèn LED 24V

01

Xi-téc hóa chất

- Kiểu dáng

Hình khối chữ nhật

- Dung tích

400 lít

- Vật liệu chế tạo

Inox 304, dày 3mm

- Báo mức foam đèn LED 24V

01

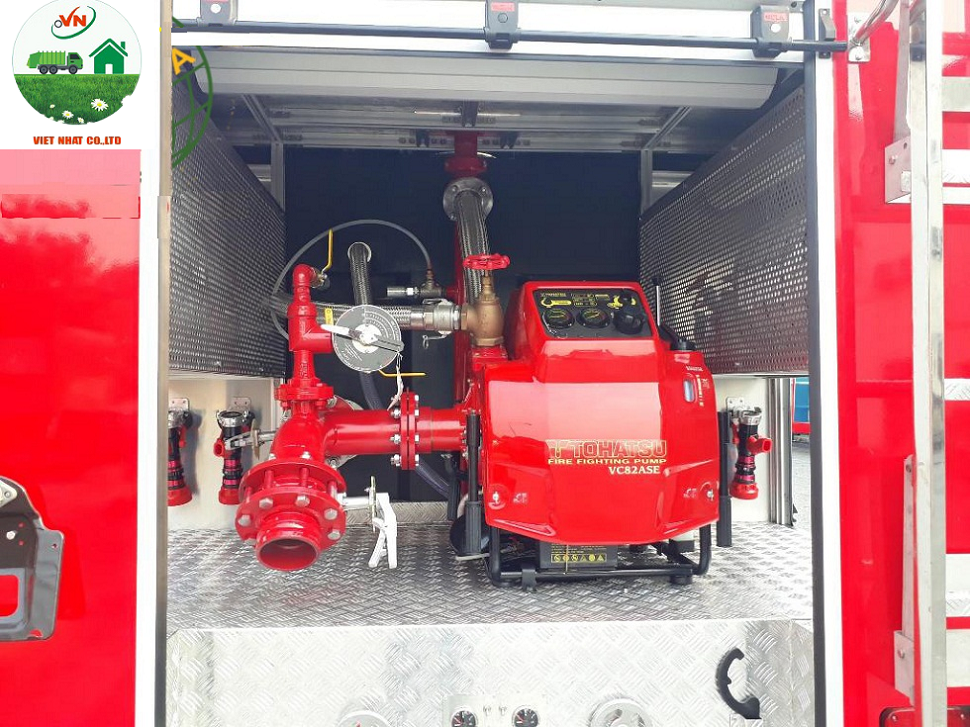

Bơm chữa cháy

- Nhãn hiệu, xuất xứ

Hiệu TOHATSU model VC82ASE, xuất xứ Nhật

- Trọng lượng khô

95 kg

- Loại

Bơm ly tâm 1 tầng, áp lực cao

- Lưu lượng xả ở độ hút 3m

Lưu lượng:

2.050 lít/phút tại 0,6 Mpa

1.800 lít/phút tại 0,8 Mpa

1.500 lít/phút tại 1,0 Mpa

- Đường kính cửa xả

65 mm

- Đường kính cửa hút

100 mm

- Động cơ

+ Dung tích xi lanh

746 cm³

+ Công suất lớn nhất

40,5 kw

+ Dung tích bình nhiên liệu

18 lít

- Bơm mồi

+ Loại

Bơm mồi chân không dạng cánh gạt

+ Loại cánh

Cánh gạt bằng đồng, các bon cường độ cao

+ Chiều sau hút tối đa theo nhà sản xuất

9 m

Bộ trộn hóa chất

- Nhãn hiệu, xuất xứ

SL-30C1. SHILLA-xuất xứ: Hàn Quốc

- Tỷ lệ trộn hóa chất

Có thể trộn được hai loại 3% và 6%

- Lưu lượng bọt lớn nhất

300-2850lít/phút  (3%)

300-1.350 lít/phút (6%)

Ống hút nước

Hiệu Toyo, xuất xứ: Nhật Bản

- Loại ống

Loại ống nhựa có gân tăng cứng, có giỏ lọc rác

- Kích thước mỗi đoạn

f75 mm x 3m

- Số lượng

04 đoạn

Họng hút nước

01 họng f75

Họng xả nước

02 họng f65

Họng tiếp nước vào téc

01 họng f65

Lăng súng trên nóc

- Nhãn hiệu, xuất xứ

SL-23NB, SHILLA-xuất xứ: Hàn Quốc

- Đầu ra

2-1/2’’

- Góc quay theo phương ngang

360⁰

- Góc theo phương đứng

-40⁰ - +85⁰

Thiết bị chữa cháy

- Cuộn vòi chữa cháy

+ Xuất xứ

Hiệu Tomoken (Thương hiệu Nhật Bản), sản xuất tại Việt Nam

+ Loại ống

Loại ống mềm có tráng cao su đặc biệt, có khớp nối nhanh hai đầu ống theo TCVN

+ Cuộn vòi A

05 cuộn vòi f65 mm x 20m

+ Cuộn vòi B

05 cuộn vòi f50 mm x 20m

- Ba chạc

02 cái

- Đầu nối hỗn hợp 65/50

02 cái

- Tay mở khóa

02 cái

- Các khớp nối đi kèm

Theo TCVN có lắp trên đường hút và xả

Các thiết bị khác trên xe

Điều hòa nhiệt độ

Có

Radio, CD

Có

Bánh xe dự phòng

01 chiếc

Dụng cụ đồ nghệ tiêu chuẩn theo xe

01 bộ

Đèn quay - còi ủ - âm ly

Đèn ưu tiên

- Xuất xứ: Anh

- Nhãn hiệu: Haztec

- Thời gian nháy: 70 lần/phút

- Thân đèn: Nhôm hình

- Liên kết: Lắp giá, bu lông

Loa

- Xuất xứ: Anh

- Hiệu Haztec

- Công suất: 100W

- Tần số: 20Hz tới 9kHz

Âm ly

- Xuất xứ: Anh

- Hiệu Haztec

Thân xe chữa cháy

Kết cấu modul lắp ghép

Vật liệu thân xe

Nhôm hình 40x40C

Vật liệu A6063

Ốp ngoài

Nhôm tám hợp kim: A5052

Lót sàn và nóc

Nhôm nhám chống trượt: A3130

Thang lên xuống

Inox 304 phía sau xe

Bảo vệ đèn

Inox tấm 304

Hàng rào bảo vệ nóc

Inox 304

Cửa cuốn nhôm trang bị trên xe

- 04 bộ bố trí hai thành bên

- 01 Cửa phía sau xe
